施設用品
ロックナットワッシャ 物品コード:02204 | 品形数 8 | 契約種別:確定/単価表契約
用途・種別・目的 レールとレールの接続箇所を継目といいます。継目の一般的な形状は、継目板と継目板ボルトを用いて接続する構造であります。

ロックナットワッシャとは、その継目板ボルトに適正な張力を与え、ナットを緩みにくくするために使用されるものです。

日本工業規格(JIS)においては、「継目板用ばね座金(座金)」と規定されています。
種類
(1品形の場合は不要)
(1)1号
   30、37、40N、50N、50Tレール用

(2)2号
   30、37、40N、50N、50Tレール用

(3)3号
   30、37、40N、50N、50Tレール用
仕様
(1)材質
  JIS G 3506(硬鋼線材)のSWRH62A〜82Bと定められています。

(2)硬さ
  ロックウェル硬さHRC40〜46であります。

(3)その他
  日本工業規格「JIS E 1115」に明記されている規格を基に製造してください

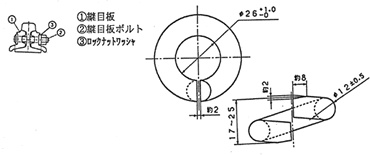

物品概要図
